АСТРА-ИНГУЛ™ зерносушильные комплексы

Бренд АСТРА-ИНГУЛ™

ЗЕРНОСУШИЛКА АСТРА-ИНГУЛ™ МАКСИМАЛЬНО ПРИСПОСОБЛЕНА К СУШКЕ ПОДСОЛНЕЧНИКА И КУКУРУЗЫ, 100% БЕЗ ПОЖАРА!

Компания «АСТРА C» является производителем зерносушилок под брендом «АСТРА-ИНГУЛ», производительностью от 50 до 1000 тонн в сутки, предназначенных для эксплуатации в малых и средних фермерских хозяйствах, на КХП и элеваторах. Конструкции зерносушилок разработаны силами конструкторского подразделения компании «АСТРА С» с учетом последних мировых решений в данной отрасли знаний и подтверждены удачной длительной эксплуатацией в хозяйствах Кировоградской, Николаевской, Черкасской, Херсонской, Запорожской, Черниговской, Днепропетровской областей Украины и за рубежом.

Весь спектр зерносушилок включает три группы:

Зерносушилки «АСТРА-ИНГУЛ-МИНИ», производительностью до 50 плановых тонн в сутки, предназначены для сушки всех видов продовольственного и фуражного зерна в самых малых фермерских хозяйствах. Сушилка «МИНИ» идеальна для сушки посевного материала в хозяйствах любого масштаба.
Зерносушилки малые «АСТРА-ИНГУЛ-М», производительностью разных моделей 110-180 плановых тонн в сутки, предназначены для работы в средних хозяйствах.
Зерносушилки башенные «АСТРА-ИНГУЛ», производительностью до 1000 плановых тонн в сутки, предназначены для работы в средних и крупных хозяйствах.

Все модели зерносушилок «АСТРА-ИНГУЛ» по сравнению с шахтными сушилками, из-за особенностей конструкции, обеспечивают наименьшие эксплуатационные расходы, в первую очередь за счет минимальных затрат на топливо.

Все модели зерносушилок «АСТРА-ИНГУЛ» могут работать на всех видах топлива, включая твердое биотопливо.

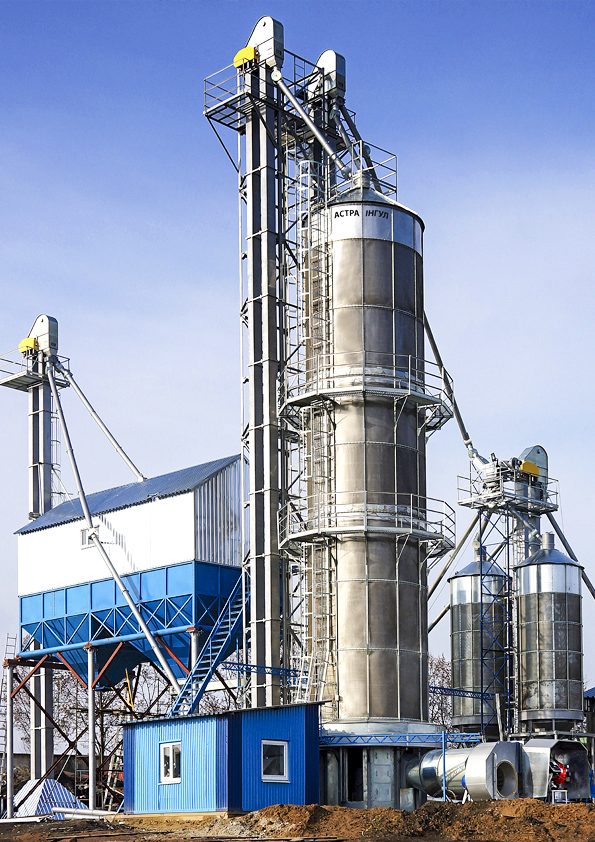

Зерносушилки Башенные (поточные, циклические)

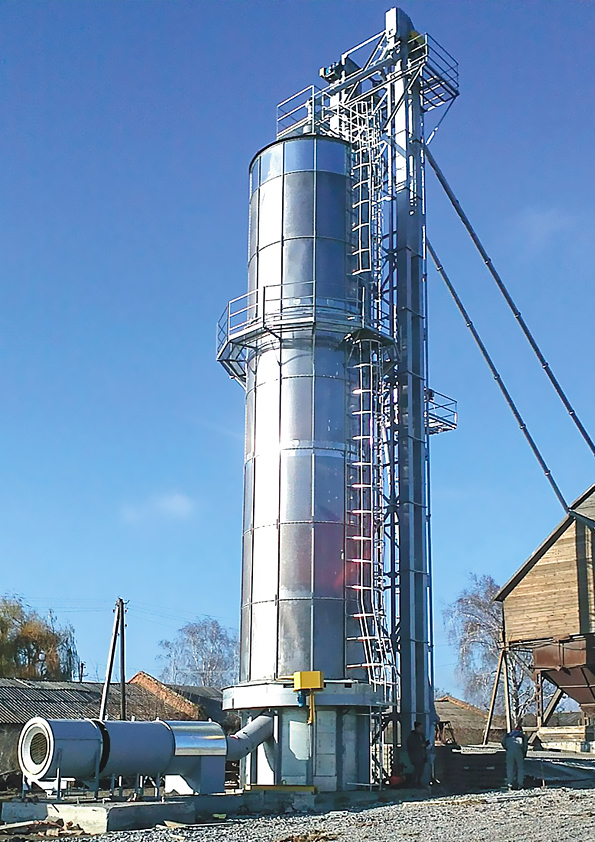

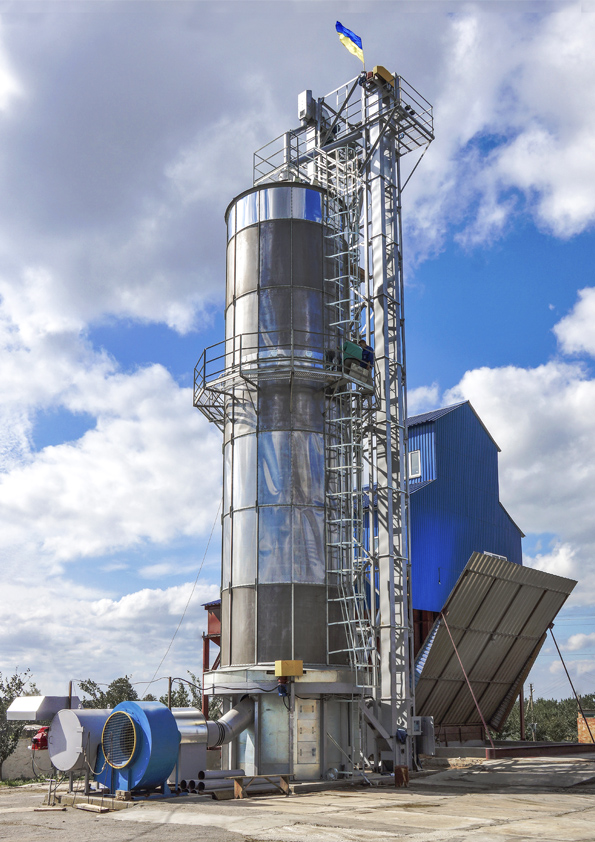

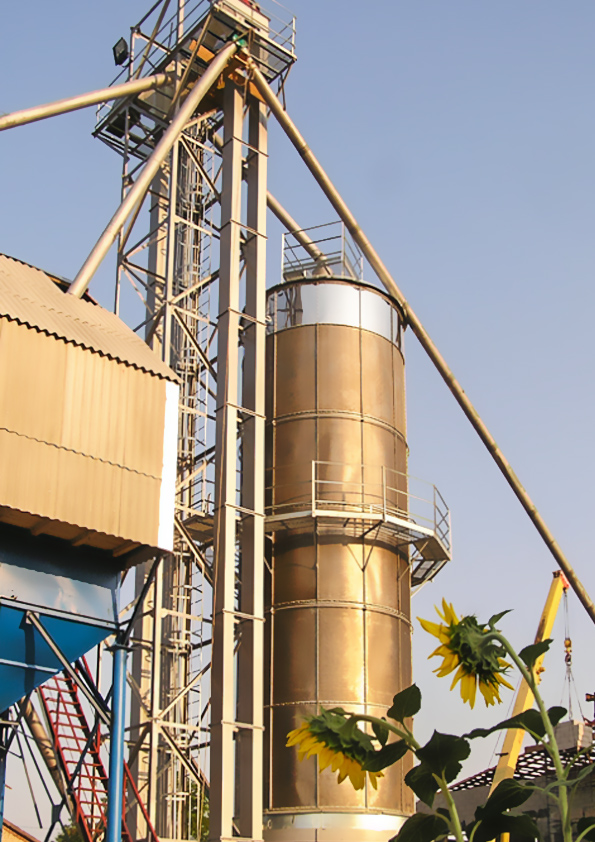

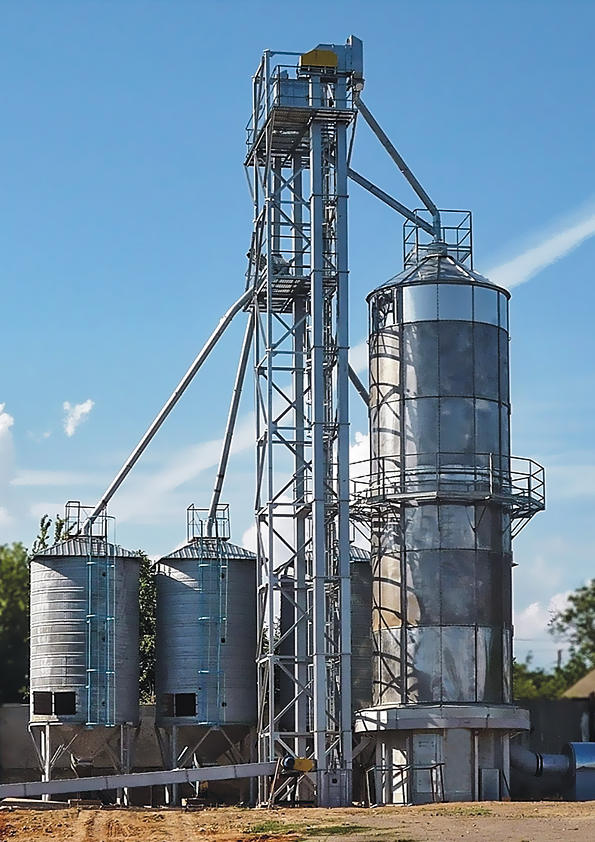

Зерносушилка «АСТРА-ИНГУЛ» является самой современной высокоэкономичной отечественной башенной сушилкой. В отличие от ближайших аналогов, которыми являются башенные зерносушилки «MEYER», SUKUP и MECMAR, производства США и Италии, «АСТРА-ИНГУЛ» эффективно и надежно эксплуатируется при сушке всего спектра сельскохозяйственных культур, от зерновых (пшеницы, кукурузы) до масличных (подсолнечника, рапса). Зерносушилка максимально приспособлена для сушки подсолнечника.

В конструкцию зерносушилки «АСТРА-ИНГУЛ» заложены все лучшие мировые технические решения и внесены новшества, учитывающие недостатки указанных выше аналогов башенных зерносушилок. В конструкции сушилки максимально используются материалы и комплектующие украинского производства.

Зерносушилка соответствует требованиям: ТУ У 29.5-13747410-009:2010.

Основными отличиями зерносушилки «АСТРА-ИНГУЛ» от других башенных сушилок (тем более сушилок с другим принципом обеспечения процесса сушки) являются – использование выносного теплогенератора и внешнего отборщика зерна, отсутствие сложных механизмов, тем более – шнековых, оптимизация расхода топлива за счет рекуперации тепла и изменения соотношения зон нагрева и охлаждения зерна.

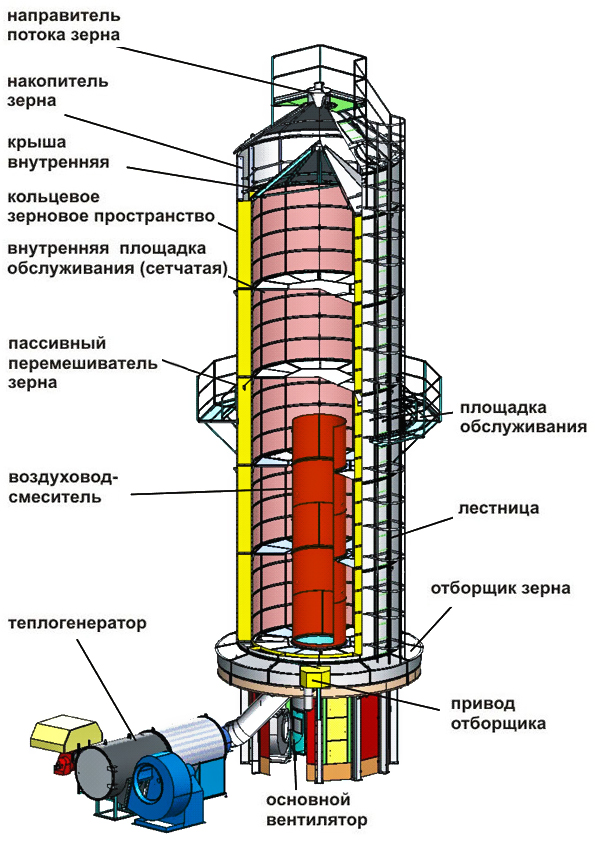

Безусловно, неизменным остается принцип действия башенной зерносушилки, основанный на сушке зерна, движущегося между двумя перфорированными листами, продуваемыми горячим воздухом. Зерносушилка «АСТРА-ИНГУЛ» имеет форму цилиндра, внутрь которого подается горячий воздух от расположенного вне сушилки теплогенератора с моноблочной горелкой. Последнее дает ряд преимуществ по использованию сушилки.

В первую очередь, такой теплогенератор может работать на газе (природном или сжиженном) или на дизельном топливе, учитывая реальные возможности предприятия, где установлена сушилка. При этом возможен быстрый переход с одного вида топлива на другое. Кроме этого на данной сушилке может устанавливаться теплогенератор работающий на сельскохозяйственных отходах, пелетах из соломы, лузге подсолнечника, пелетах из лузги. При необходимости за теплогенератором, искрогасителем, камерой дожига и смесителем может устанавливаться теплообменник с экономайзером, позволяющий передавать в сушилку чистый горячий воздух.

Отсутствие открытого огня и высокой температуры внутри сушилки, простота и доступность выполнения чистки практически исключает возможность возникновения возгорания сушилки – бича большинства сушилок, в особенности шахтных и колонковых. Опыт эксплуатации зерносушилки «АСТРА-ИНГУЛ» показал отсутствие возгораний при сушке подсолнечника за счет применения принципа наддува при охлаждении отдельным вентилятором.

Зерносушилка оснащена датчиками температуры зерна в нескольких зонах, датчиками температуры воздуха (агента) и температуры окружающей среды, датчиком влажности в потоке зерна на выходе. Установленная компьютерная система управления обеспечивает поддержание различных режимов сушки зерна с автоматическим управлением горелкой и отборщиком зерна, мониторингом работы сушилки.

Основные детали зерносушилки оцинкованы, а перфорированные листы стенок сушилки могут быть изготовлены из нержавеющей стали (по договоренности с заказчиком). При этом не только увеличивается срок службы зерносушилки, но и повышается эстетичность.

Потребителям поставляется сушилка или сушильный комплекс – с норийной башней, нориями и зернопроводами, клапанами, совмещенным с нориями сепаратором предварительной очистки зерна. Возможна парная установка сушилок с обеспечением параллельного или последовательного движения зерна в зависимости от исходной влажности и требуемой производительности.

Параметр	АСТРА-ИНГУЛ 11/3,6	АСТРА-ИНГУЛ 13/3,6	АСТРА-ИНГУЛ 15/3,6	АСТРА-ИНГУЛ 17/3,6
Производительность по пшенице при снижении влажности с 19% до 15%, т/час	25,0	32,0	36,8	44,0
Производительность по кукурузе при снижении влажности с 20% до 15%, т/час	24,5	31,5	36,3	43,5
Производительность по кукурузе при снижении влажности с 25% до 15%, т/час	16,5	21,3	24,8	29,0
Производительность по подсолнечнику при снижении влажности с 13% до 8%, т/час	20,7	26,7	31,1	36,4
Минимальная засыпная вместимость, м3	30	36	42	48
Полная засыпная вместимость, не более, м3	40	46	52	58
Скорость выгрузки, т/час	5…50	5…50	5…50	8…75
Максимальная мощность горелки, кВт	1600	2000	2500	3000
Электрическая мощность, не более, кВт	50	60	76	85
Внешний диаметр цилиндра, мм	3600	3600	3600	3600
Рабочая высота цилиндра, м	11,0	13,0	15,0	17,0
Высота общая, м	15,4	17,4	19,4	21,4

Цена по запросу

Для уточнения информации про стоимость объекта закажите обратный звонок

Зерносушилки Малые на биотопливе (циклические)

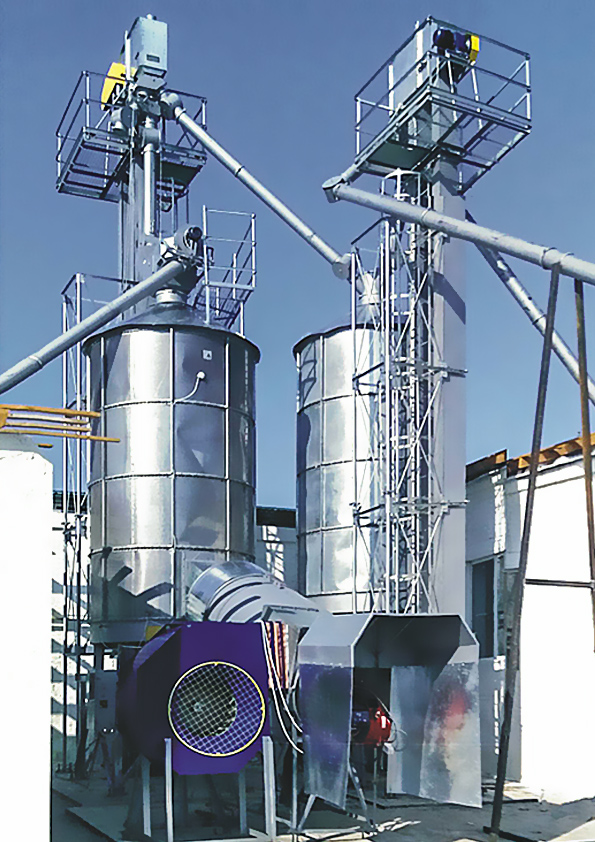

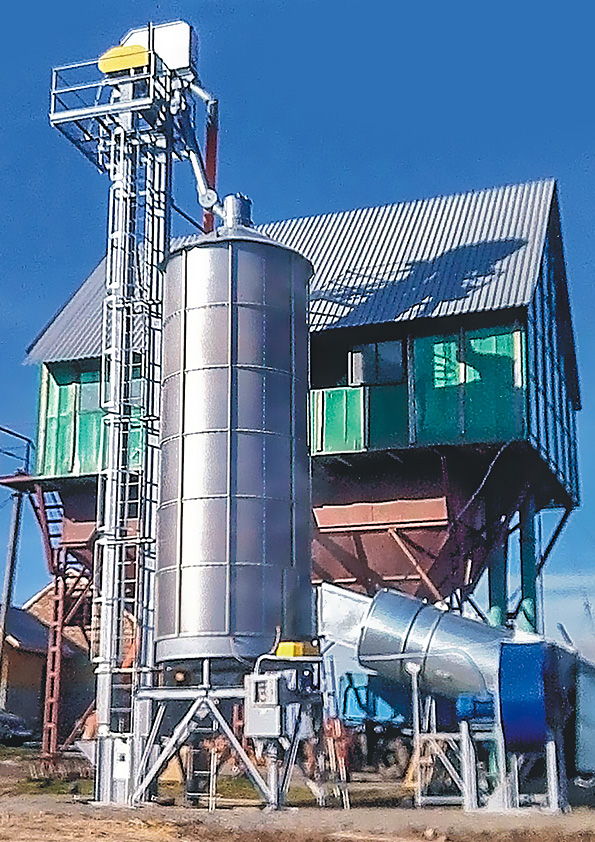

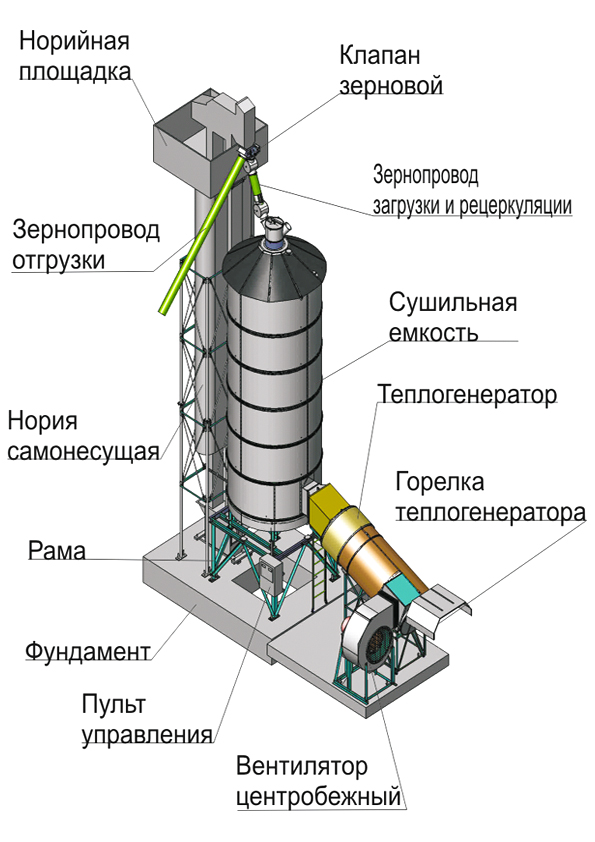

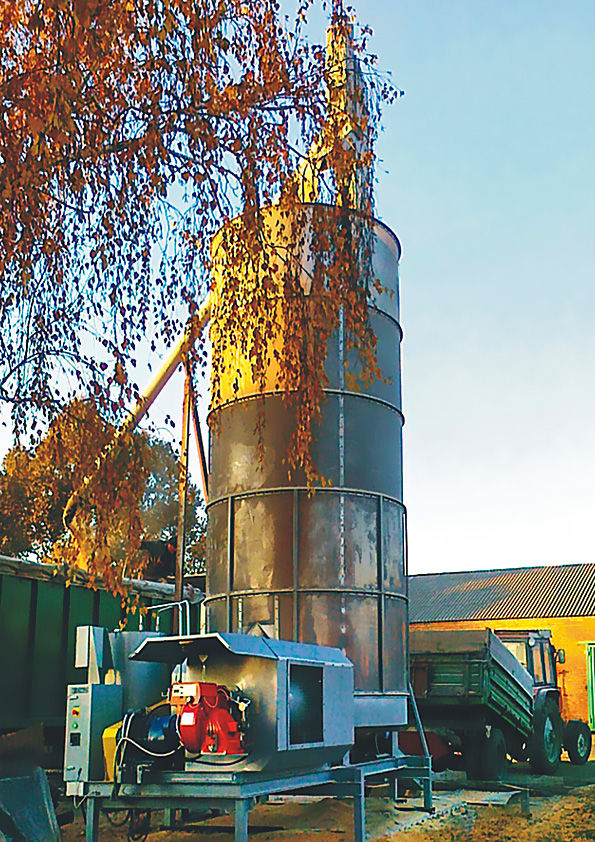

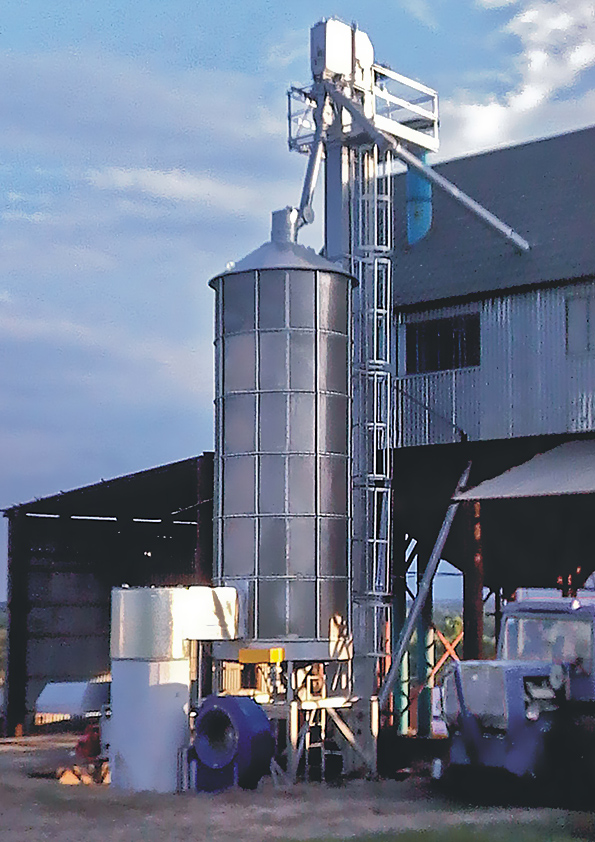

Малые зерносушилки (мобильные, передвижные) «АСТРА-ИНГУЛ-М» предназначены для сушки всех видов зерновых, масличных и бобовых культур продовольственного, фуражного и семенного назначения. Малая зерносушилка является порционной.

Главные отличия и достоинства малой зерносушилки «АСТРА-ИНГУЛ-М»:

Универсальность
Экономичность
Надежность
Простота

Универсальность

Использование выносного теплогенератора дает возможность:

а) работы сушилки на любом виде топлива – газ, природный газ, дизель, биотопливо (пеллеты, лузга, солома, дрова, щепа и др.);

б) практически исключить возможность возникновения пожара.

Применение нории дает возможность:

а) нейтрализовать недостатки шнековой системы, широко используемой в импортных сушилках. Недостатки шнеков – высокие эксплуатационные издержки из-за большой мощности привода шнека, высокий процент повреждения зерна шнеком, быстрый износ шнека и необходимость постоянной замены изношенного шнека, высокая стоимость его приобретения, большая трудоемкость замены шнека.

б) производить выгрузку высушенного зерна как на машину, так и в отгрузочный бункер, удаленный склад или в вентилируемый бункер (при их наличии или потребности).

В первую очередь, это возможность эффективно сушить все виды зерна без его механического повреждения из-за отсутствия шнековых систем при загрузке, рециркуляции и выгрузке зерна. Широко известно как повреждается зерно сои шнеками. Универсальность – это также возможность использования в данной сушилке любого вида топлива.

Экономичность

Слой зерна, через который проходит горячий воздух, полностью поглощает генерируемое тепло, без потерь. Использование теплогенератора на биотопливе обеспечивает действительно высокую экономию затрат на топливо.

Надежность

Надежность в значительной мере определяется отсутствием в конструкции зерносушилки сложных и быстро изнашивающихся механизмов, применением выносного теплогенератора с автоматическим регулированием температуры горячего воздуха, что исключает возможность возникновения пожара. Износ сит практически отсутствует из-за использования сит из нержавеющей стали.

Простота

Простота управления: система управления зерносушилкой обеспечивает полуавтоматический режим сушки, имеет сигнализацию о готовности зерна и аварийную сигнализацию. Заданная оператором на пульте управления температура горячего воздуха поддерживается автоматически. Круговой отборщик зерна имеет плавное регулирование скорости, что позволяет оператору выбрать оптимальный режим сушки, меняя скорость отбора.

Простота обслуживания: зерносушилка имеет только один, не считая нории, механизм – круговой отборщик зерна, практически не требующий обслуживания. Нория хорошо известна, понятна и легко обслуживается.

Параметр	АСТРА-ИНГУЛ-М/4	АСТРА-ИНГУЛ-М/5	АСТРА-ИНГУЛ-М/6
Диаметр бункера, м	2350	2350	2350
Рабочая высота бункера, м	4	5	6
Засыпной объём бункера, м³	14	18	22
Толщина зернового слоя, мм	530	530	530
Тепловая мощность, мВт	0,8	1,2	1,2-1,6
Мощность вентиляторов, кВт	15	22	22
Производительность, т/сутки
Пшеница с 20% до 14%	110-120	130-145	170-180
Кукуруза с 30% до 14%	45-50	55-60	70-80
Рапс с 13% до 7%	80-90	95-110	115-130

Цена по запросу

Для уточнения информации про стоимость объекта закажите обратный звонок

Зерносушилки Мини (карусельные)

Зерносушилка “АСТРА-ИНГУЛ-МИНИ» это оптимальная для малых фермерских хозяйств зерносушилка, предназначенная для качественной сушки всех видов зерновых, семян трав, масличных и бобовых культур продовольственного, фуражного и семенного назначения.

Зерносушилка «МИНИ»

Фермерская зерносушилка — для малых фермерских хозяйств.
Семенная зерносушилка — для сушки зерна на семена, т.е. подготовки посевного материала (посевмата), в хозяйствах любого масштаба.

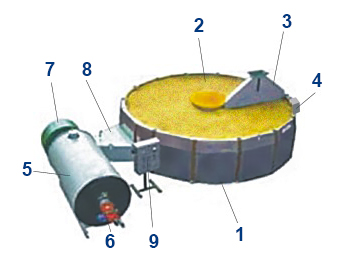

Сушилка состоит из корпуса 1, внутри которого установлена решётчатая «карусельная» платформа. Пространство над платформой заполняется зерном 2. Зерно подаётся самотёком в бункер – распределитель 3 и отгружается скребковым транспортёром 4. Горячий воздух подаётся под решётчатую платформу от теплогенератора 5 с моноблочной горелкой 6 (дизтопливо, газ) с помощью вентилятора 7 через патрубок 8.

Технология сушки и конструкция карусельной зерносушилки «АСТРА-ИНГУЛ-МИНИ» обеспечивают качественную сушку:

посевного материала (мягкий температурный режим);
крупного зерна (кукуруза, соя, горох), непростого для сушки;
семян, плохо продуваемых в слое из-за размера или формы (семена льна, трав, бахчевых культур, в том числе тыквы)
зерна с высокой начальной влажностью (>35%).

Особенности технологии сушки в карусельной сушилке «МИНИ», обеспечивающие поддержание мягких температурных режимов:

зерно, свободно размещающееся на вращающемся решетчатом днище, продувается снизу нагретым в теплогенераторе воздухом (кипящий слой);
прогревание зерна верхнего, нового слоя происходит почти остывшим воздухом, его нагрев происходит по мере опускании вниз, вследствие уборки скребковым транспортером самого нижнего слоя, нагретого до установленной нормативами температуры и готового к выгрузке;
постепенный прогрев зерна, отсутствие шнековых и норийных систем уменьшает вероятность повреждения семян.

Зерносушилка «МИНИ» — сушилка непрерывного действия (поточная) – сушка, загрузка и выгрузка происходят одновременно и непрерывно. Процесс управления сушилкой простой, не требует постоянного наблюдения за работой сушилки. Электронная система управления температурным режимом и скоростью отгрузки гарантируют автоматическое поддержание заданных параметров и, следовательно, качество сушки.

Зерносушилка «МИНИ» экономична, а затраты на производство теплоносителя минимизированы из-за отсутствия потерь тепла. Сушилка имеет выносной теплогенератор с моноблочной горелкой (дизтопливо, газ). Возможна установка теплогенератора на базе сжигателя твёрдого топлива, работающего на местном топливе — дровах, щепе, пеллетах, зерновых отходах, соломе, торфе и т.п. Сушилка пожаробезопасна.

Зерносушилка «МИНИ» не имеет травмирующих зерно механизмов (шнеки, нории), загрузка зерна осуществляется самотеком из бункера или любым имеющимся у вас зернопогрузчиком. Нет нории – меньше капитальные затраты.

Конструкция сушилки (небольшая высота и вес) обеспечивает удобство монтажа и эксплуатации, не требуется мощный фундамент. Сушилка транспортируется на одном автомобиле и монтируется в течение одного-двух дней.

Технические параметры:

Диаметр платформы	3000 мм
Объём полной загрузки зерном	3,5 м3
Мощность теплогенератора	500 кВт
Температура теплоносителя	40…120ºС
Производительность при снижении влажности на 6%	50т/сутки
Полная установленная электрическая мощность, не более	10 кВт
Транспортная масса сушилки, не более	2000 кг

Цена по запросу

Для уточнения информации про стоимость объекта закажите обратный звонок

Зерносушилки на биотопливе

Зерносушилки «АСТРА-ИНГУЛ» всех моделей, учитывая особенности конструкции, способны работать на альтернативном топливе – твердом биотопливе!

В дополнение к известным преимуществам зерносушилок с перфорированными стенками, порционные и поточные башенные сушилки «АСТРА-ИНГУЛ» за счет применения в их конструкции внешнего теплогенератора позволяют:

без проблем сушить подсолнечник, не опасаясь пожара;
использовать при производстве тепла не только традиционные виды топлива – газ и дизтопливо, но и альтернативные – твердое биотопливо (дрова; древесные отходы — опилки, щепа; агроотходы — солома в брикетах, лузга; торф; пеллеты и др.)

В то же время стоимость оборудования участка теплогенерации на биотопливе часто соизмерима со стоимостью зерносушилки. Это увеличивает срок окупаемости капитальных затрат.

Экономия при использовании биотоплива очевидна, учитывая соотношение цен разных видов традиционного и альтернативного топлива и их теплотворную способность.
На сушку 1000 тонн кукурузы с влажностью 25% до влажности 15% ( 10 000 т%) уходит:

солома в тюках (пиролизное сжигание) — 30 000 кг (30 т) на сумму 18 000грн (600 грн/т);
пеллеты из соломы (пиролиз) — 25 000 кг -37 500 грн (1500 грн/т);
природный газ — 10 000 м3 - 60 000 грн;
дизтопливо — 10 000 л — 150 000 грн.

Таким образом, использование соломы в тюках для получения теплоносителя экономичнее пеллет из соломы в 2,1 раза, природного газа — 3,3 раза, дизтоплива — в 8,3 раза.
Необходимое количество соломы (30 т) для сушки 1000 тонн кукурузы может быть убрано всего с 20 гектаров.

Компания «АСТРА С» выпускает зерносушилки на традиционных видах топлива с теплогенераторами на газе и дизтопливе.

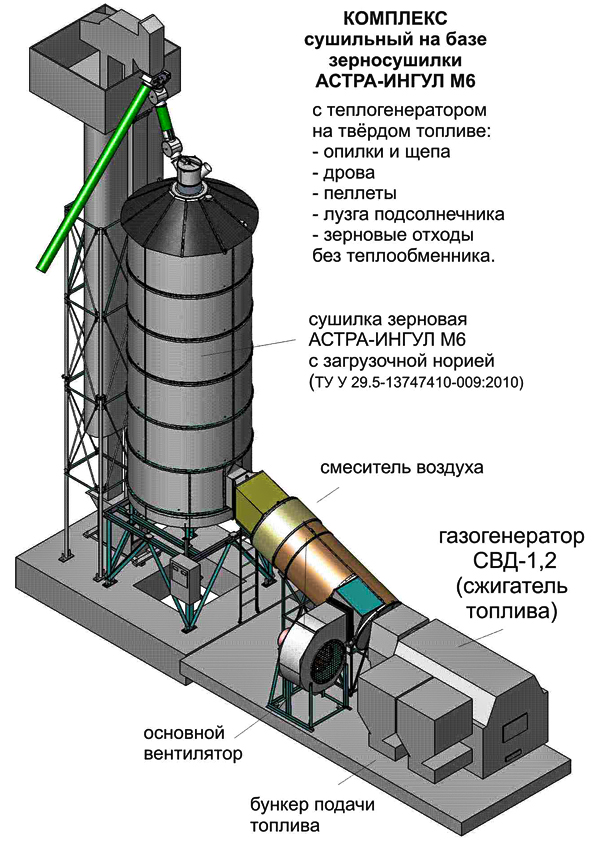

При заказе зерносушилки на биотопливе совместно с заказчиком при составлении схем компоновки решается вопрос о структуре и составе участка теплогенерации, характеристиках и стоимости оборудования этого участка.

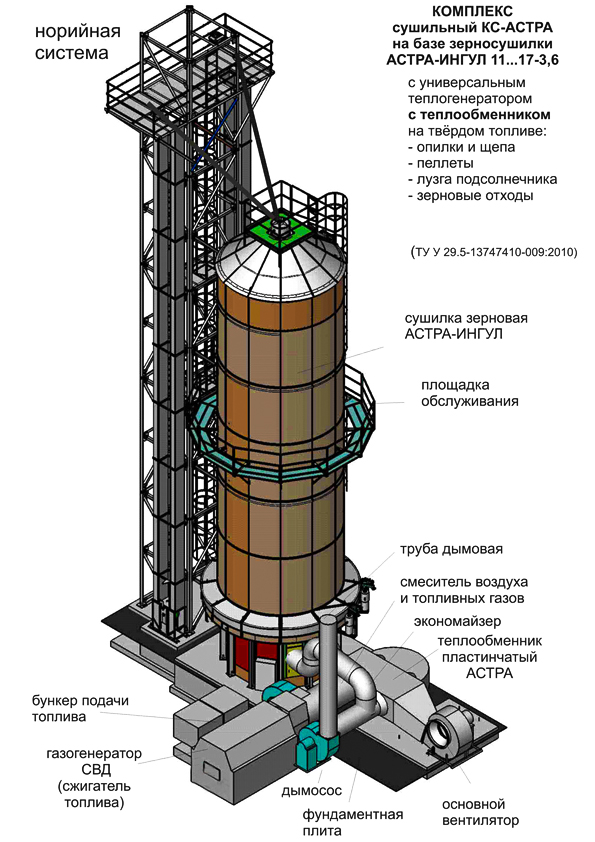

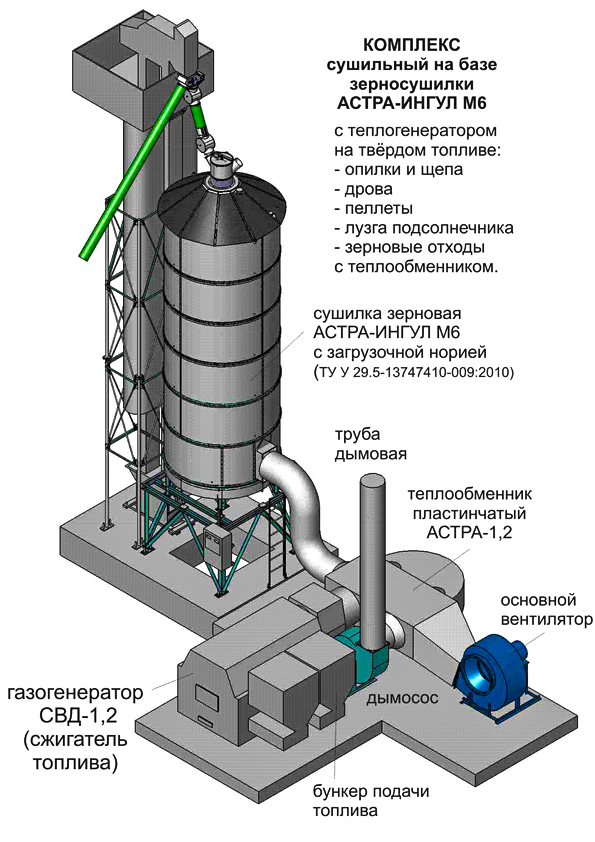

Полный состав оборудования участка теплогенерации включает:

твердотопливный теплогенератор, состоящий из пиролизного газогенератора-сжигателя, смесительной камеры с искрогасителем-золоулавливателем;
теплообменник;
склад биотоплива с подающим транспортом.

Выбор теплогенератора зависит от вида сжигаемого биотоплива и требующейся тепловой энергии.

Мощность твердотопливного теплогенератора должна быть больше тепловой мощности зерносушилки на величину потерь (КПД) во всех звеньях теплогенератора.

Подача твердого топлива мелких фракций (древесная щепа, опилки, пеллеты, лузга, дробленая солома, и т.п.) автоматизирована в соответствии с режимом работы зерносушилки «АСТРА-ИНГУЛ».

Теплогенератор работает в широком диапазоне регулирования мощности, и его автоматика поддерживает необходимый режим температур в зерносушилке.

На мощность существенное влияние оказывает влажность биотоплива, например, опилок или отходов зернопроизводства. Поэтому перед сжиганием влажность топлива мелких фракций желательно уменьшить до оптимальной. Это возможно с помощью сушилок для биотоплива производства компании «АСТРА С».

Пиролизный сжигатель тюков соломы выгодно отличается от простых сжигателей тюков, типа “Бриг”. На простых сжигателях:

низкий КПД;
нет возможности получать температуру в 120 градусов, необходимую для быстрой сушки кукурузы;
прерывание процесса сушки при каждой перезагрузке сжигателя, с потерей температуры теплоносителя;
невозможность работы без теплообменника.

Цена по запросу

Для уточнения информации про стоимость объекта закажите обратный звонок

Получение тепла для сушки путем сжигания тюков соломы в пиролизном сжигателе менее затратно, чем с применением любых других видов биотоплива.

Пиролиз обеспечивает высокий КПД, высокую температуру теплоносителя для последующего смешения, сравнительно чистый теплоноситель, что позволяет при незначительных (допустимых) отклонениях в качестве зерна работать без теплообменника.

Брикетированная солома представляет меньше проблем при организации склада тюков и при подаче их в сжигатель. Подача тюков в сжигатель производится с помощью самоподающего транспортера, которым легко управляет оператор зерносушилки, без всяких вилочных погрузчиков, оператора погрузчика и др.

При необходимости получения высокого качества зерна следует предусмотреть установку теплообменника для сушки «чистым» воздухом. Применяемый пластинчатый теплообменник из качественной жаропрочной стали долговечен, надежен и, главное, в отличие от трубчатых теплообменников, легко подвергается сезонной чистке.

Следует иметь в виду, что применение теплообменника увеличивает не только цену оборудования участка теплогенерации, но и цену “чистого зерна” при продаже.

Учитывая значительный объем и вес потребления твердого топлива в единицу времени, особое внимание должно быть уделено организации складского хозяйства и механизации доставки топлива в зону сжигания с целью снижения трудоемкости работ с топливом.

Малые сушильные комплексы с зерносушилками "АСТРА-ИНГУЛ-М"

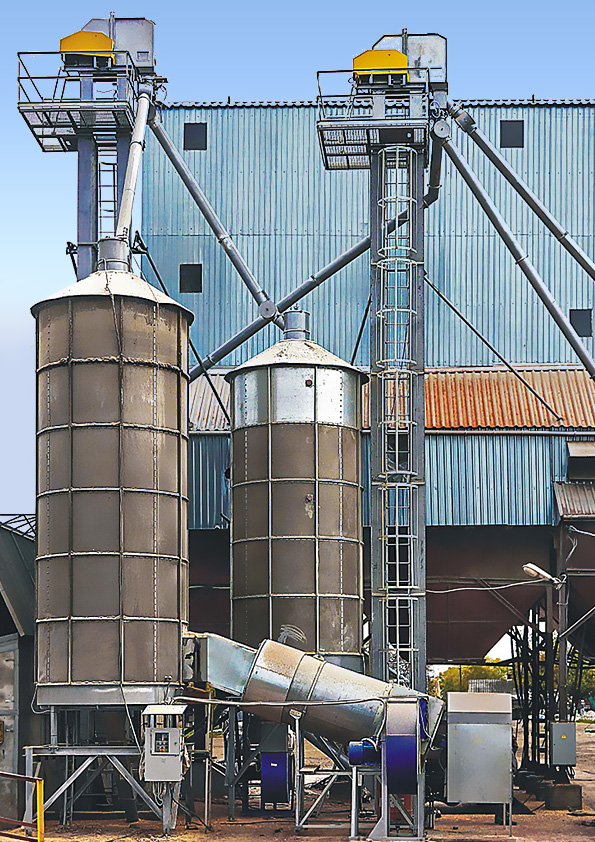

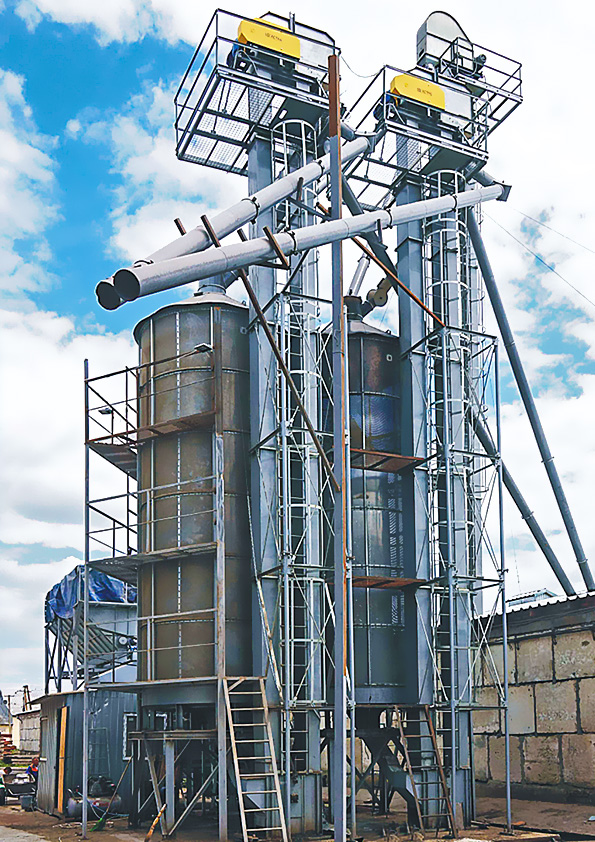

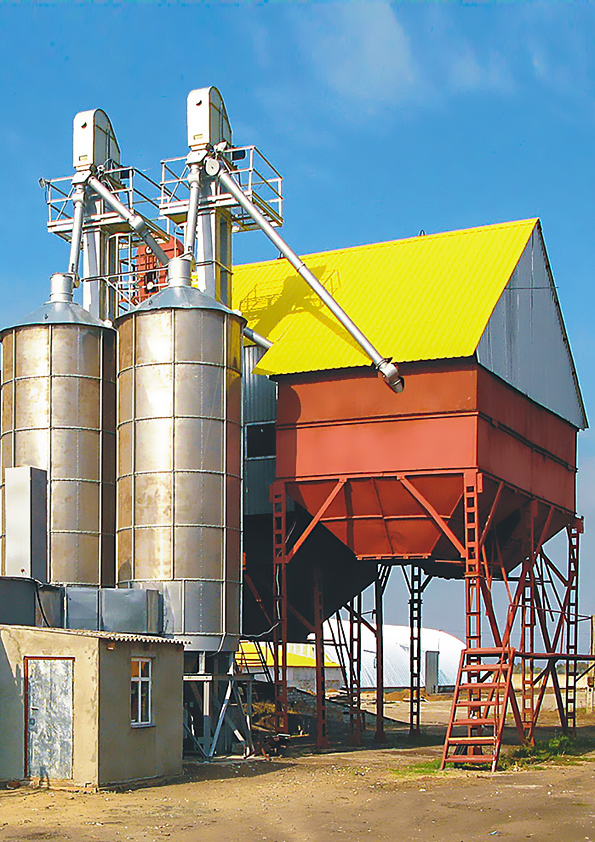

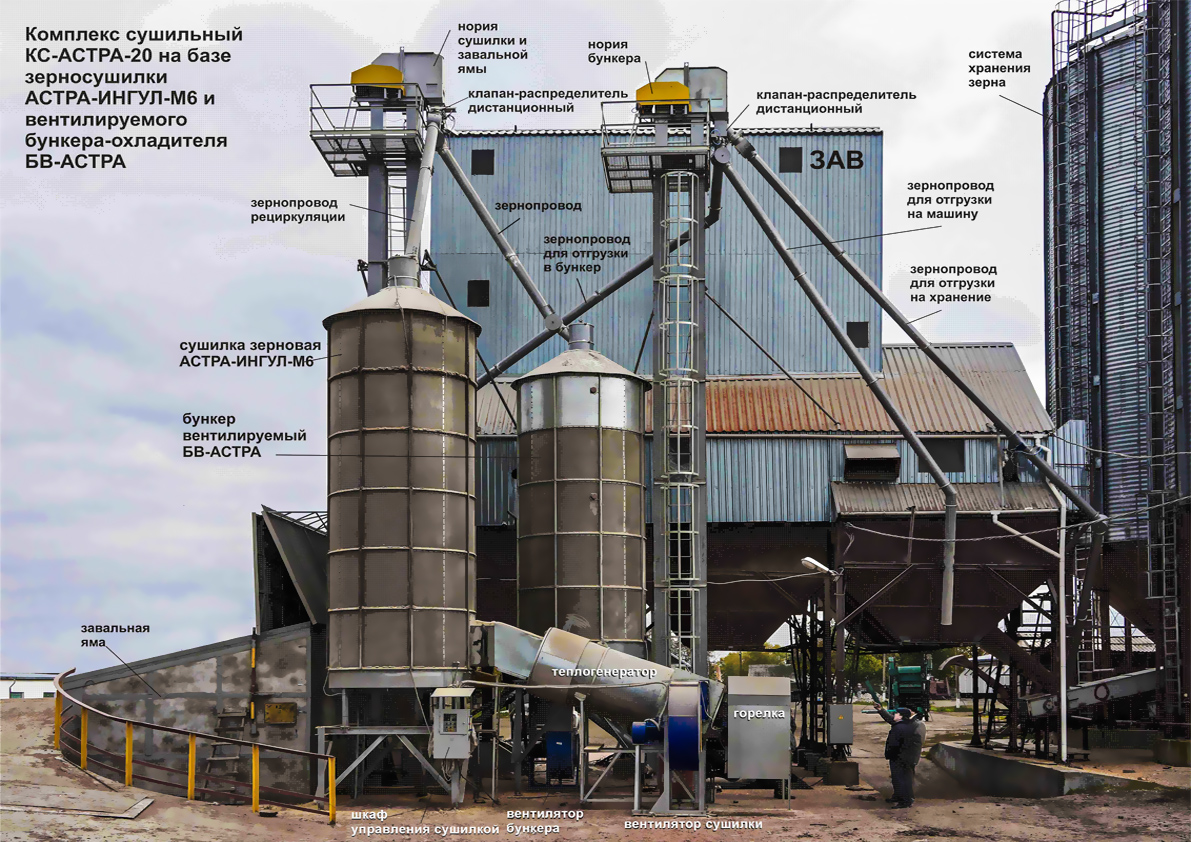

Комплекс из двух порционных зерносушилок "АСТРА-ИНГУЛ-М6" с одним общим, непрерывно работающим и попеременно переключающимся с одной сушилки на другую теплогенератором (пока в одной сушилке идет нагрев зерна, - в другой происходит охлаждение, выгрузка и загрузка новой порции) обеспечивает при 5% съеме влаги производительность до 220 т/сутки, а при съеме влаги 10% до 180 т/сутки. В теплогенераторе используются блочные горелки на дизтопливе или газе.

В высокоэффективном комплексе из двух сушилок с общим теплогенератором можно применить пиролизный сжигатель на биотопливе - шелухе подсолнечника, пеллетах, соломе и тому подобном. Работающий круглосуточно в стабильном режиме пиролизный теплогенератор гарантирует полное и бездымное сгорание топлива. Такой комплекс при съеме влаги до 10% обеспечивает экономную сушку кукурузы до 180 т/сутки. В комплект комплекса входят две сушилки, две нории и пиролизный теплогенератор.

Производительность сушилки "АСТРА-ИНГУЛ-М" можно увеличить на треть, применив в комплексе с зерносушилкой охлаждающий бункер АСТРА-БВ.

Бункер вентилируемый Астра-БВ

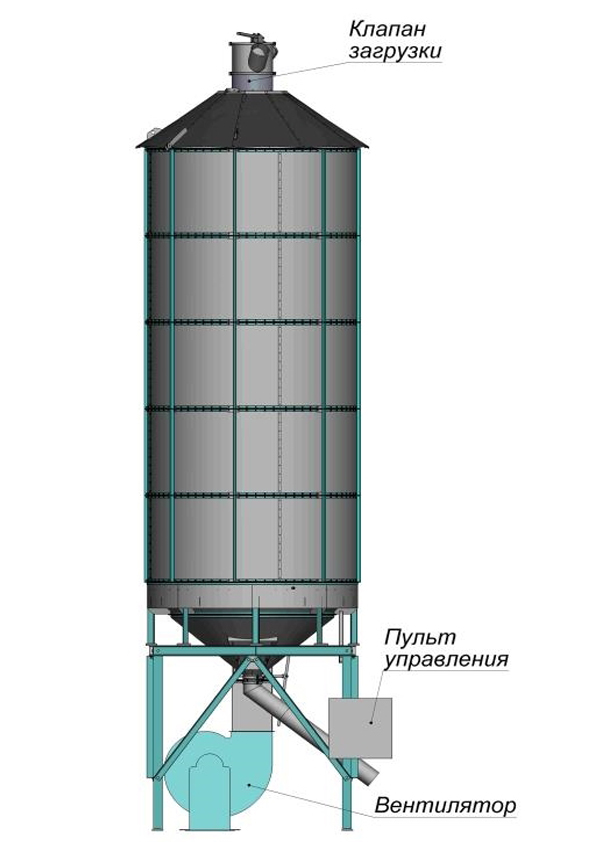

Бункер вентилируемый АСТРА-БВ, предназначен для накопления зерна перед сушкой, хранения семенного материала, охлаждения зерна после сушки в сушилках различного типа и для «досушивания» зерна после уборки.

Бункера вентилируемые АСТРА-БВ имеют главное преимущество перед другими известными бункерами - в несколько раз большую производительность выхода (сушки) охлажденного зерна, полученную за счет применения перфорированных листов с коэффициентом живого сечения в 5÷6 раз большим, чем у других бункеров.

Бункер вентилируемый АСТРА-БВ оснащен системой автоматики, позволяющей производить контроль температуры зерна в бункере, сравнивать ее с температурой наружного воздуха, сообщать о готовности зерна к отгрузке, управлять клапанами отгрузки включением вентилятора, норией или транспортеров выгрузки, клапанами нории выгрузки, следить за уровнем зерна в бункере.

Бункера вентилируемые АСТРА-БВ могут быть установлены в сушильные комплексы с различными типами сушилок, например, сушилками АСТРА-ИНГУЛ, среди которых имеются два типа:

сушилки циклического действия (малые) АСТРА-ИНГУЛ-М;
башенные поточные сушилки с рекуперацией (большие) АСТРА-ИНГУЛ-11÷17.

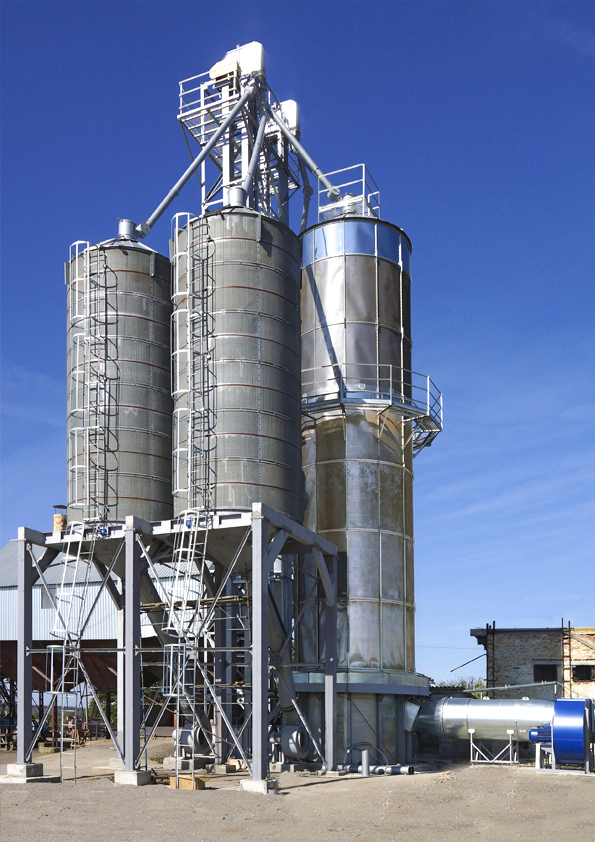

Вентилируемые бункера АСТРА-БВ с сушилками циклического действия АСТРА-ИНГУЛ-М играют роль охладителей зерна. Бункер стоит в технологической цепочке следом за сушилкой. Зерно в сушилке подогревается до заданной температуры.

С помощью нории, загружающей зерно в сушилку, нагретое зерно подается в вентилируемый бункер, в котором наружным воздухом, с помощью центробежного вентилятора, охлаждается до температуры не более чем на 10°С выше температуры окружающего воздуха.

Это позволяет увеличить производительность циклической зерносушилки не менее чем на 30%. Учитывая соотношение в стоимости вентилируемого бункера и зерносушилок (примерно 1/5÷1/7) установка бункера рядом с сушилкой экономически выгодна.

При работе с башенной поточной зерносушилкой с рекуперацией АСТРА-ИНГУЛ-11÷17 вентилируемый бункер АСТРА-БВ может работать как автоматический проточный «охладитель», при этом охладительная часть зерносушилки либо полностью, либо наполовину переключается на нагрев. Производительность зерносушилки увеличивается на 15-30%.

Известно, что при сушке, «досушивание» зерна до влажности хранения (например, с 16% до 14%) дается с намного большими затратами энергоносителей, чем сушка до 16%. Поэтому более выгодно «перебросить» зерно на досушивание в вентилируемый бункер, при этом зерносушилка работает с полной рекуперацией, экономя до 30% топлива, плюс экономия при досушивании в бункере.

Бункер вентилируемый АСТРА-БВ также может использоваться самостоятельно при досушивании только что убранного зерна на 1,5-2%.
